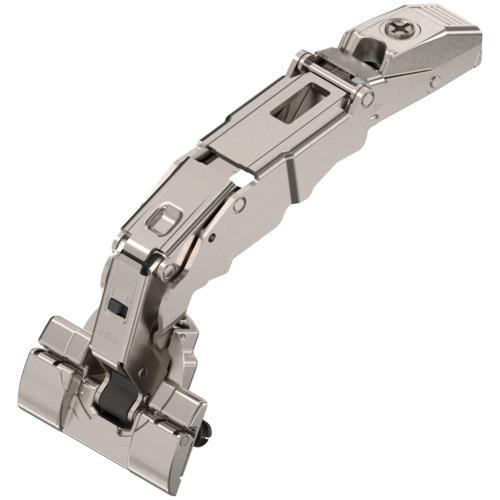

Blum Inserta Scharnierset met kruismontageplaatje voor PAX Hoekkast

Afhankelijk van de hoogte van uw PAX kastmodule heeft u per deur drie of vier scharnieren nodig. Voor beide deuren van uw hoekkastelement adviseren wij om de speciale hoekkastscharnieren te gebruiken.



• 201 cm kastelement: 3 scharnieren per deur – dus 6 scharnieren in totaal per hoekkastelement (met 2 deuren)
• 236 cm kastelement: 4 scharnieren per deur – dus 8 scharnieren in totaal per hoekkastelement (met 2 deuren)

Als u geen (verlengde) deur bestelt maar een los paneel met scharnierboringen aan de lange zijde, dient u naast deze Blum Inserta Scharnierset ook een gelijk aantal horizontaal montageplaatjes te bestellen. Let op de positie van de scharnierboringen is 123 mm van de boven en onderkant.

Eventuele extra scharnierboringen worden gelijkmatig verdeeld tussen de scharnieren.

• Afwijkende panelen t/m 90 cm:
  2 scharnieren & 2 horizontale montageplaatjes per paneel
• Afwijkende panelen 90,1 t/m 140 cm:
  3 scharnieren & 3 horizontale montageplaatjes per paneel
• Afwijkende panelen 140,1 t/m 220 cm:
  4 scharnieren & 4 horizontale montageplaatjes per paneel
• Afwijkende panelen 220,1 t/m 274 cm:
  5 scharnieren & 5 horizontale montageplaatjes per paneel

De horizontale montageplaatjes vindt u hier: horizontale montageplaatjes
